Súprava na Fotovoltaický ohrev vody GETI GWH02D 2490W 6x PV Ja Solar

Súprava na jednoduchú inštaláciu ohrevu vody v bojleroch a ďalších zariadeniach.

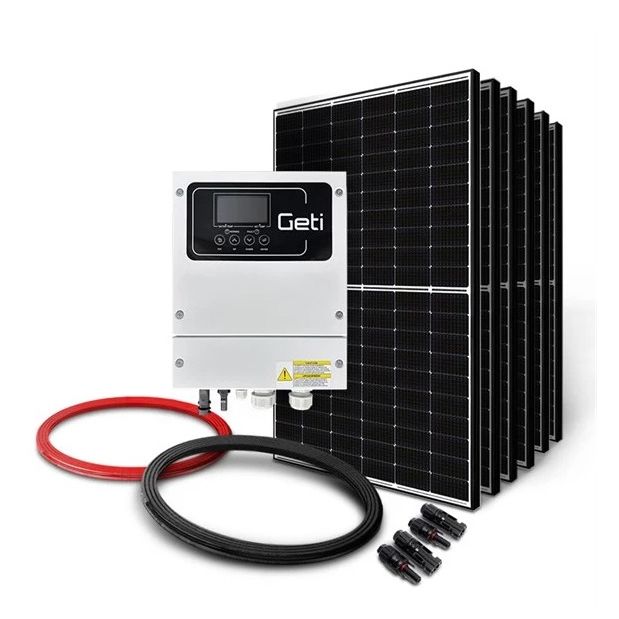

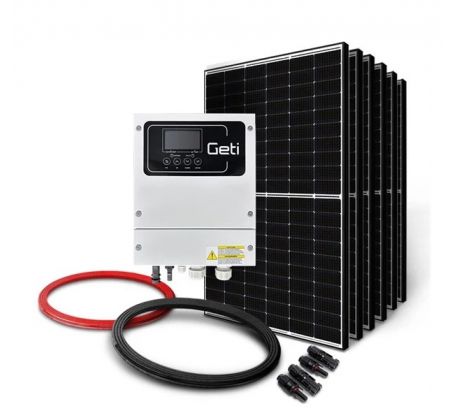

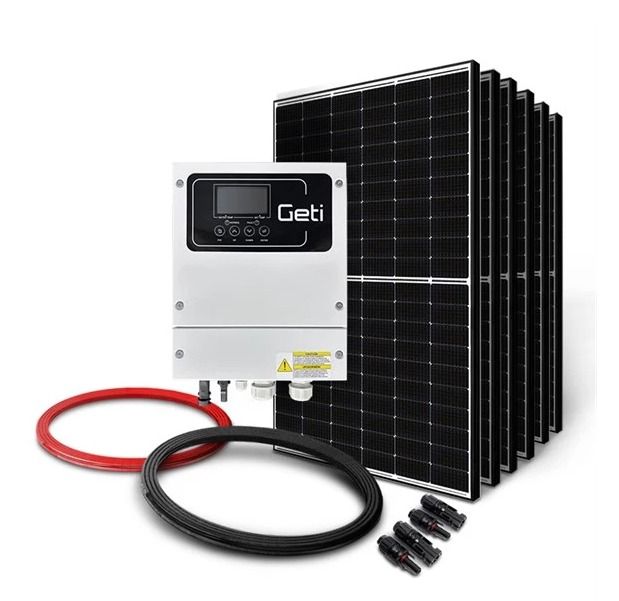

Sada sa skladá z 6 monokryštalických panelov JAM54S30 415/GR čierný rám JA SOLAR ( 6x 04280369 ) s výkonom 415W každý, GETI kontroléra GWH02D 4000W ( 1x 04291121 ) a kompletné 25 metrov dlhé kabeláže ( 25x 04290190 + 25x 04290189 ) s priloženými MC4 konektormi( 2x 03360241 + 2x 03360240 ).

Invertor je vybaveným veľkým zrozumiteľným LED displejom, teplotným čidlom s dĺžkou 3m a nezávislým nastavením teploty pre ohrev vody tak z PV tak AC siete. Invertor GETI tiež disponuje funkciou núteného ohrevu. Funkcia je dostupná iba v aplikácii a jej prostredníctvom môžete v prípade potreby aktivovať ohrev zo siete. Invertor je kompatibilný s väčšinou bojlerov na trhu.

Upozornenie: Invertor GETI GWH je vhodný iba pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
Výstup invertora (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup invertora nesmie byť zapojený do sústavy TN-C.

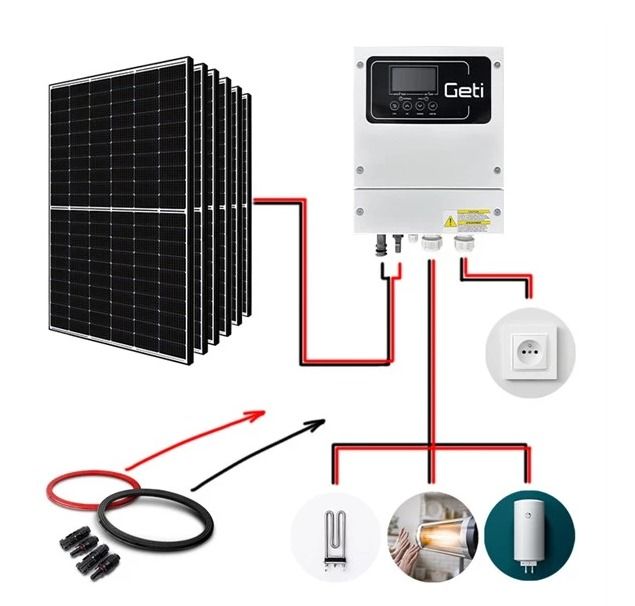

Systém je jednoduchý , vyžaduje iba pripojenie príslušného počtu fotovoltaických panelov o max. výkonu 4000 W s prevádzkovým napätím 160 ~ 350V DC, sieťového napätia 230C AC a prepojenie s odporovou záťažou, napr. vykurovacia špirála, elektrický bojler, elektrický radiátor alebo podlahové vykurovanie a istiacich prvkov.

Rovnosmerný prúd generovaný v paneloch, ktorý nemožno privádzať priamo do topných zariadení, sa v meničoch premieňa na striedavý prúd, ktorý možno použiť k napájaniu topných zariadení.

Maximálny výkon systému je 4000 W. Invertor má prioritný vstup z fotovoltaických panelov a pri nedostatku výkonu na týchto paneloch je systém zálohovaný napájaním zo sieťového napätia 230V AC.


- Ide o nadrozmerný tovar, na ktorý sa nevzťahuje doprava zadarmo. Doba dodania od vytvorenia objednávky sa môže predĺžiť o 3-4 pracovné dni.


Parametre produktu:

- solárny invertor na ohrev teplej vody pomocou odporovej záťaže (vykurovacia špirála, bojler)
- teplotný snímač
- samostatné nastavenie teploty pre ohrev vody z FV alebo AC siete
- automatické prepínanie medzi sieťami (FV / sieť 230V AC)
- pracovné režimy: iba FV ako ostrovný systém alebo FV + sieť
- tichá prevádzka, ktorá zaisťuje pasívne chladenie
- účinné sledovanie maximálneho výkonu na paneloch pomocou MPPT
- vysoká účinnosť > 99 %

Invertor GETI GWH02D je vybavený prehľadným LED displejom, ktorý užívateľa informuje o aktuálnych a nastavených hodnotách:

- indikácia ohrevu vody z FV panelov
- indikácia ohrevu vody zo siete 230V AC
- teplota vody (PV, AC) aktuálna a nastavená
- PV výkon
- PV napätie
- indikácia povodzu
- indikácia chybového stavu

Technické parametre:

- vstupné napätie (VDC): 160 až 350 (VDC)
- vstupné napätie (VAC): 230 V AC
- výstupné napätie [VAC]: 0-260 V AC (VAC)
- maximálny výkon: 4000 W
- vstupný prúd z PV: 20A max.
- výstupný prúd AC: 20A max.
- typ záťaže: odporová s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
- hodnota odporovej záťaže nesmie byť nižšia ako 13 Ohm
- funkcia MPPT: ÁNO
- pripojenie FV panelov: Sériovo alebo sériovo paralelné
- prioritný vstup: FV panely
- záložný vstup: sieťový 230V AC
- pracovná teplota: -25 °C ~ + 55 °C
- účinnosť: > 99 %
- dĺžka teplotného senzora: 3m
- chladenie: pasívne
- ochrana proti skratu na vstupe
- ochrana proti prehriatiu
- vstupné pripojenie FV panelov: MC4 konektory
- vstupné pripojenie 230V AC: skrutkovacia svorka
- výstupné pripojenie 230V AC: skrutkovacia svorka
- materiál: Hliník + kov
- stupeň krytia: IP65
- rozmery d x š x v [mm]: 255 x 201 x 95 mm
- váha: 3 kg


Fotovoltaický panel 415W JAM54S30 415/GR čierný rám JA SOLAR

Technické parametre:

• Nominálny výkon: 415 W
• Typ: monokrystalický
• Účinnosť modulu: 21,3 %
• Maximálny prúd (Imp): 13,13 A
• Maximálne napájacie napätie (Vmp): 31,61 V
• Napätie naprázdno (Voc): 37,45 V
• Skratový prúd (ISC): 14,02 A
• Maximálne systémové napätie: 1500VDC (IEC)
• Tolerancia výstupu: 0~+3%
• Typ konektora: MC4 kompatibilný
• Stupeň krytia: IP68
• Rozmery modulu: 1722 × 1134 ×30 mm
• Počet buniek: 108 (6x18)
• Rozmery: 1754×1096×30 mm
• Hmotnosť: 19,5 kg
• Rám: eloxovaná hliníková zliatina typu 6005-2T6
• Farba rámu: čierna

VAROVANIE! Systém je určený iba pre záťaže odporového charakteru.

- Odporúčame, aby montáž a zapojenie vykonával iba elektrotechnik s príslušnou spôsobilosťou pre prácu s elektrickými zariadeniami a skúsenosti s fotovoltaickými systémami.

Súprava obsahuje:

• 6 monokryštalické FV panely JAM54S30 415/GR čierný rám JA SOLAR
• Solárny kontrolér GETI GWH02D
• Súprava káblov 25 metrov
• Konektory MC4
• inštrukcie na inštaláciu
